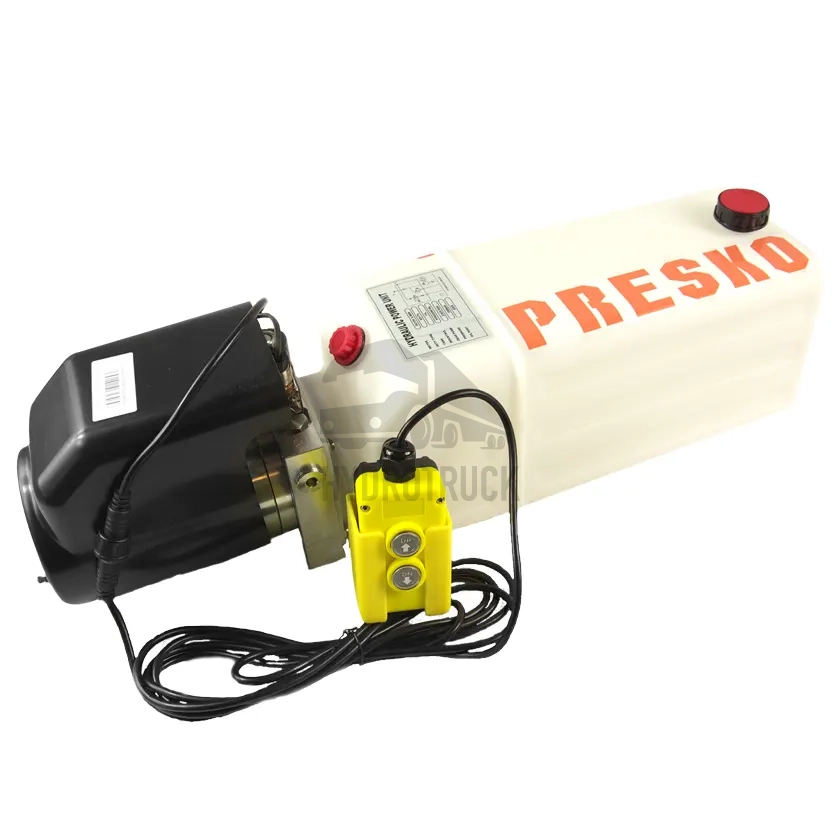

Hydraulický agregát PRESKO dvojčinný 24V DC 2500W 11L + ovládání

Vhodné aplikace pro hydraulický agregát

• hydraulické teleskopické válce
• sklápěcí vozíky
• sklápěče
• sklopky
• přívěsy
• přepravníky
• vleky za traktor

Montáž hydraulického agregátu

1. Hydraulické připojení hydraulického agregátu

• Blok ventilů v agregátu je vybaven hydraulickým připojením (modrá krytka).
• Namísto krytky zašroubujte vsuvku a připojte ji k hydraulickému potrubí (hadici).
• Olej se vrací do nádrže stejným potrubím.

2. Elektrické připojení hydraulického agregátu

Připojení a uvedení do provozu by mělo být provedeno kvalifikovaným elektrikářem při dodržení všech bezpečnostních pravidel.

• Demontujeme plastový kryt motoru.
• Veďte kabel (10-12 mm) od záporného (-) pólu baterie ke šroubu M8 vycházejícímu z krytu motoru.
• Z kladného (+) pólu na baterii veďte kabel (10-12 mm) k hlavnímu proudovému spínači. Odtud je vodič připojen pomocí pojistky (200A) k cívce, která aktivuje motor (šroub M8).
• Chcete-li připojit omezovač sklápění, odpojte kabel od spínací cívky motoru a poté jej prodloužíte k omezovači sklápění a zpět k cívce.
• U napájecích zdrojů se doporučuje používat 150 mAh baterie.
