Mechanický hydraulický tester WEBTEC RFIK120-B-6 10-120 l/min 420 bar

Mechanický hydraulický tester WEBTEC RFIK120-B-6 10-120 l/min 420 bar

  • Mechanické hydraulické testery Webtec RFIK poskytují ideální řešení pro údržbu, servis a uvádění do provozu hydraulických okruhů.
  • Vhodný pro použití na mobilních pracovních, zemědělských strojích ale také pro stacionární hydrauliku.
  • Poskytuje servisnímu technikovi rychlé, přesné a jednoduché testování výkonu hydraulických pístových čerpadel, zubových čerpadel, motorů, ventilů, hydraulických válců, hydraulického nářadí a kompletních hydraulických okruhů.

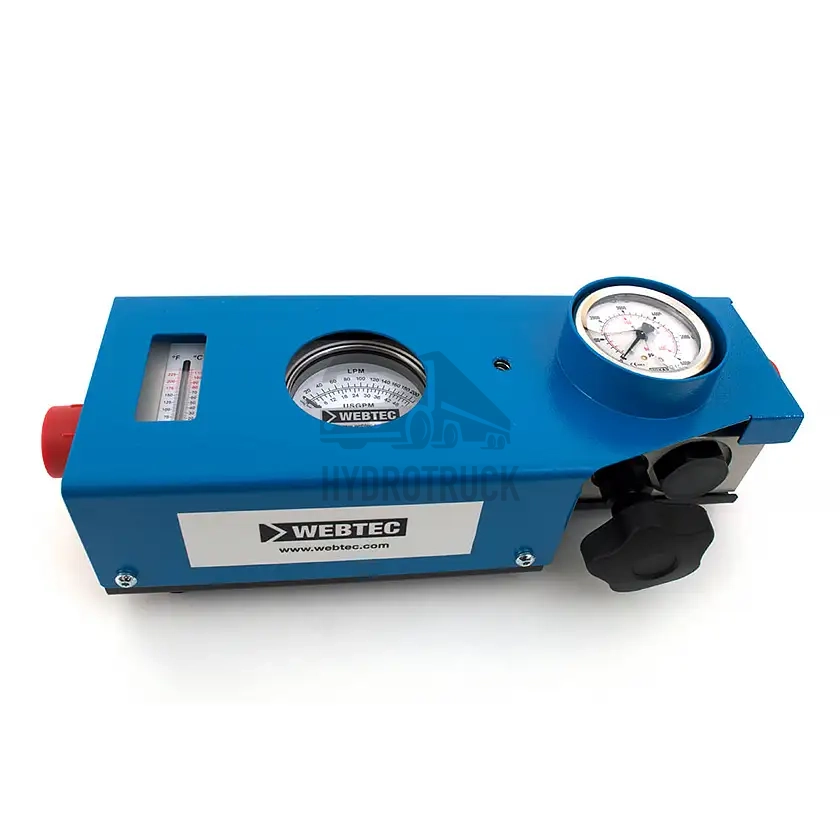

  • Obsahuje mechanický ukazatel průtoku, vestavěný teploměr, manometr a škrtící ventil.

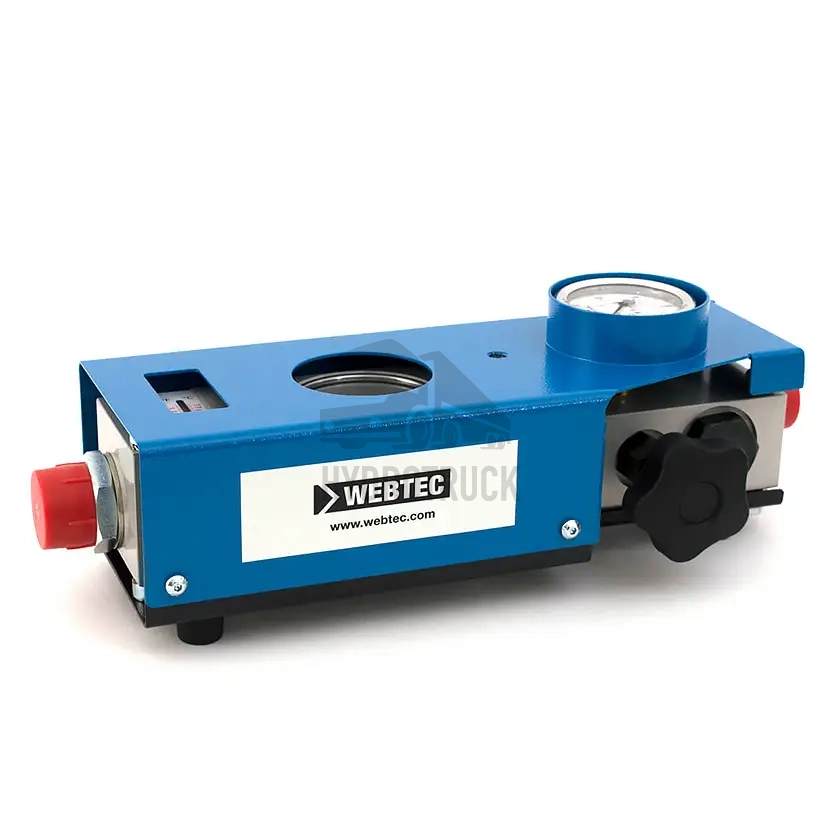

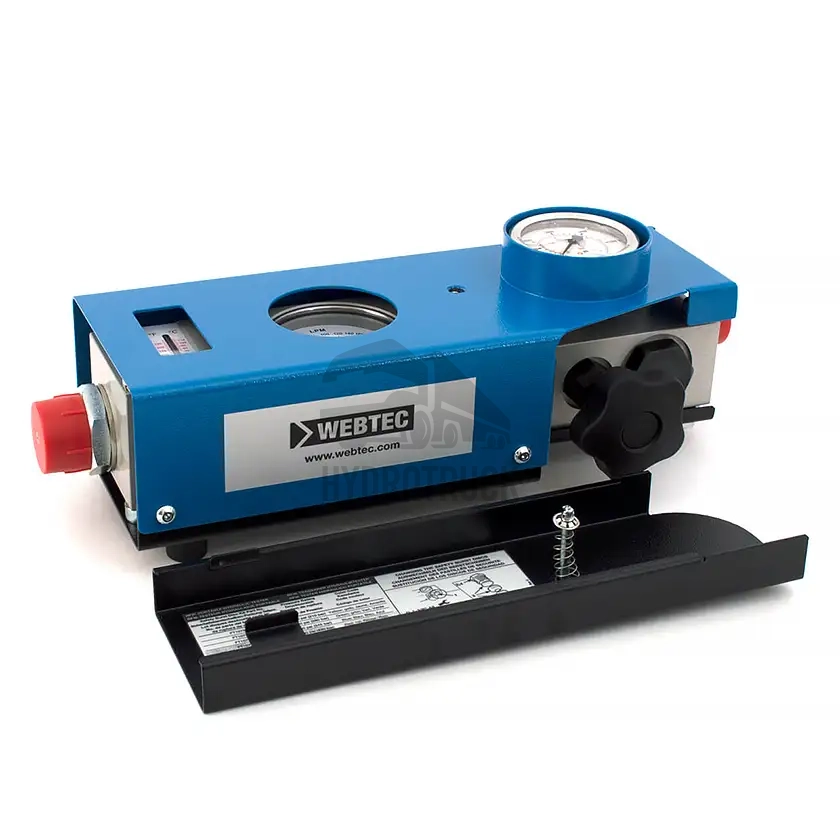

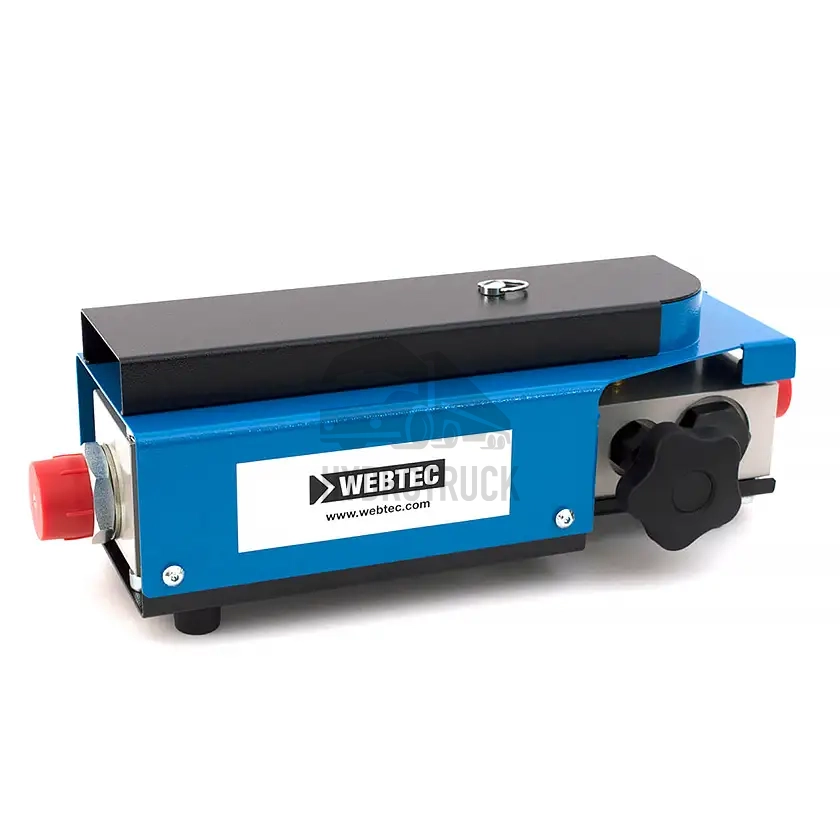

  • Vše je zabudované do robustního ocelového pouzdra s odnímatelným víkem.
  • Hydraulický tester RFIK je samostatná jednotka, která nevyžaduje žádnou elektrickou energii.
  • Číselníky jsou přehledné a snadno čitelné.
  • Instalace hydraulického testeru RFIK je velmi jednoduchá a testovací souprava může být připojena buď do tlakového, nebo zpětného vedení.
  • Škrtící ventil a manometr umožňují postupné zvyšování tlaku v systému v naprostém bezpečí.

Poznámka: Toto zařízení není určeno pro trvalou instalaci.

Měření a indikace průtoku

Měřeno kuželovým dávkovacím pístem pohybujícím se v pevném otvoru s ostrými hranami, který je navržen tak, aby minimalizoval účinky změn teploty a viskozity. Pohyb pístu je úměrný změně průtoku. Při zpětném chodu se píst pohybuje zpět, aby umožnil průtok při nízkém tlaku.

Přesnost: ± 4 % plného průtoku v rozsahu 20 - 40 cSt.

Měření a indikace teploty

Pro nepřetržité použití při teplotách kapaliny do 80 °C, pro přerušované použití po dobu kratší než 10 minut, do 110 °C. Udává se ve °C a °F teploměrem zabudovaným do průtokového bloku pro měření teplotních změn v průchodu tekutiny.

Přesnost: ± 2,5 °C (± 5 °F)

Tlaková ztráta

Při plném průtoku s viskozitou oleje 28 centistoke RFIK60 6,5 bar (94 psi)

Měření a indikace tlaku

  • Manometr 63 mm (2 1/2”) plněný glycerinem
  • Rozsah 0 - 420 bar (0 - 6000 psi) poskytuje nepřetržité čtení tlaku v systému
  • Přesnost: ± 1,6 % plného rozsahu

Kalibrace

  • RFIK je kalibrován na střední viskozitu 28 cSt za použití ISO32 hydraulického minerálního oleje podle ISO11158 kategorie HM.
  • Doporučená doba mezi kalibracemi je 12 měsíců. Maximální doba mezi kalibracemi je 36 měsíců.
  • Přesnost jednotky může být ovlivněna provozním cyklem, stavem kapaliny nebo delšími dobami mezi rekalibracemi.

Návod k použití soupravy Flow Test Kit

  1. Otevřete škrtící ventil otáčením proti směru hodinových ručiček.
  2. Na okamžik spusťte čerpadlo, abyste se ujistili, že olej volně protéká hydraulickým systémem spustit čerpadlo na maximální otáčky. Při otáčení škrtícího ventilu neměňte rychlost čerpadla.
  3. Pomalu zavřete škrtící ventil, abyste vyvinuli požadovaný tlak. Nechte stroj běžet, dokud nedosáhne normální provozní teploty, tj. typicky 45 - 60 °C (115 - 140 °F).
  4. Otevřete škrtící ventil a odečtěte průtok při minimálním tlaku.
  5. Pomalu zavírejte škrtící ventil, abyste zvýšili tlak, a poznamenejte si snížení průtoku, když se tlak zvýší na maximální tlak čerpadla, abyste určili stav čerpadla.

Pětiletá omezená záruka výrobce

Webtec Products Ltd. zaručuje původnímu kupujícímu po dobu pěti let od data nákupu, že každý nový hydraulický tester je bez vad materiálu a zpracování.
Tato záruka se nevztahuje na žádný hydraulický tester, který byl poškozen v důsledku špatného zacházení nebo provozu nad rámec uvedených maximálních specifikací od společnosti Webtec Products Ltd. v související literatuře hydraulických testerů nebo použitím na nekompatibilní kapaliny.


Jediná povinnost společnosti Webtec Products Ltd. v rámci záruky je omezena na opravu nebo výměnu dílů bez poplatku, u kterých se zjistí, že jsou vadné po kontrole společností Webtec Products Ltd. nebo některou z jejích divizí. Oprava nebo výměna dílů bude na uvážení společnosti Webtec Products Ltd.

Před vrácením jakéhokoli hydraulického testeru v rámci záruky je vyžadováno písemné povolení od společnosti Webtec Products Ltd. Náklady na dopravu a manipulace je hrazena během prvních 12 měsíců od data nákupu. Po 12 měsících od data nákupu se na náklady na dopravu a manipulaci nevztahuje záruka.
Webtec Products Ltd. nenese odpovědnost za žádné následné škody nebo jakékoli podmíněné závazky vyplývající ze selhání jakéhokoli hydraulického testeru, součásti nebo příslušenství.

Výše uvedená záruka nahrazuje a nahrazuje všechny ostatní záruky, ať už vyjádřené nebo předpokládané, a všechny ostatní závazky nebo závazky. Žádný zástupce, zástupce nebo distributor nemá oprávnění jakkoli měnit podmínky této záruky.

    Pokračovat
    39 436,32 Kč 32 592,00  bez DPH
    Doručíme do Doprava od 133,10 Kč
    -
    +
    Katalog
    mechanicke-hydraulicke-testery-WEBTEC-RFIK.pdf
    Servisní manuál
    servisni-manual-mechanickych-hydraulickych-testeru-WEBTEC-RFIK.pdf
    Parametry produktu
    Doporučený průtok oleje 10-120 l/min
    Materiál těla Hliník
    Maximální pracovní tlak 420 bar
    Pracovní teplota -10 °C až +50 °C
    Rozsah teplot kapaliny +20 °C až +110 °C
    Připojení 1" BSPP
    Přesnost měření průtoku ± 4% FS
    Přesnost měření tlaku ± 1,6% FS
    Přesnost měření teploty ± 2,5 °C
    Těsnění FKM
    Materiály vnitřní Nerezová ocel, Mosaz
    Výrobce WEBTEC
    Hmotnost produktu 6,60 kg
    Kód produktu FT10040-03
