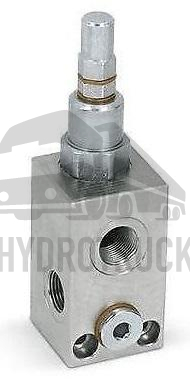

Pojistný ventil V0710/300 VMP G1/2" (80-300 Bar)

Přepouštěcí ventil, také jako pojistný ventil, je základním prvkem chránícím systém před náhlým a nekontrolovaným zvýšením tlaku ! Jeho hlavní úlohou je otevřít přepadovou cestu (na nádrž) v okamžiku, kdy tlak hydraulického systému dosáhne výšky nastavení, což znemožňuje jeho další růst.

Většina hydraulických systémů je vybavena alespoň jedním přepadovým ventilem, který je hlavní ochranou. Navíc může systém obsahovat dodatečné ventily s úplně odlišnými nastaveními tlaku, které chrání konkrétní prvky v systému.

Aplikace:

Stavební průmysl, zemědělský průmysl, automobilový průmysl, letecký průmysl,

Specifika ventilu:

• Připojovací závity: P, T: 1/2"
• Maximální průtok: 70 l/min
• Rozsah tlaku: 80-300 barů
• Nastavení: 150 bar
• Změna nastavení: cca. 50 barů na 1 plný obrat
• Přípojka manometru: 1/4"
• Materiál těla: galvanizovaná ocel
• Materiál těsnění: NBR
• Výrobce: Oleodinamica Marchesini (výroba Itálie)
• Označení výrobce: V0710/300

Příklad použití přepadového ventilu!

Připojení.

Ventil má dva tlakové vstupy „P“, což umožňuje jeho přímé připojení mezi pracovními prvky. Připojte jeden port „P“ k hydraulickému čerpadlu a druhý port „P“ ke vstupnímu potrubí hydraulického rozvaděče. Připojte přípojku „T“ přímo k vratnému potrubí do nádrže.

Je možné zasunout manometr do ventilu, aby bylo možné sledovat výšku tlaku, při které je ventil aktivován.

Regulace nastavení.

Regulace nastavení velikosti ventilu se provádí uvolněním kontrující matice, následným utažením (zvýšením tlaku) nebo odšroubováním (snížením tlaku) nastavitelné matice, poté je třeba utáhnout kontrující matici!
